DV-RB30D

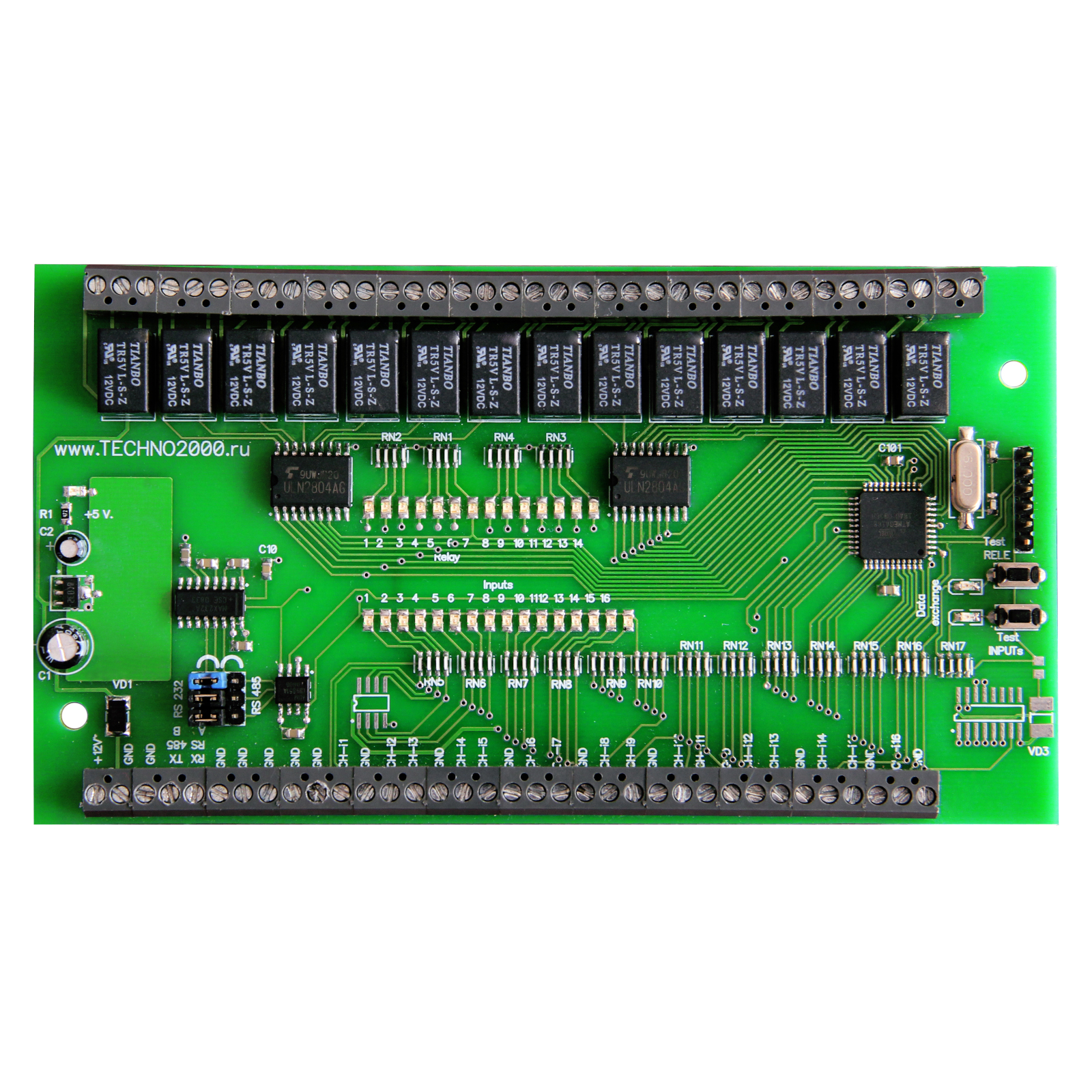

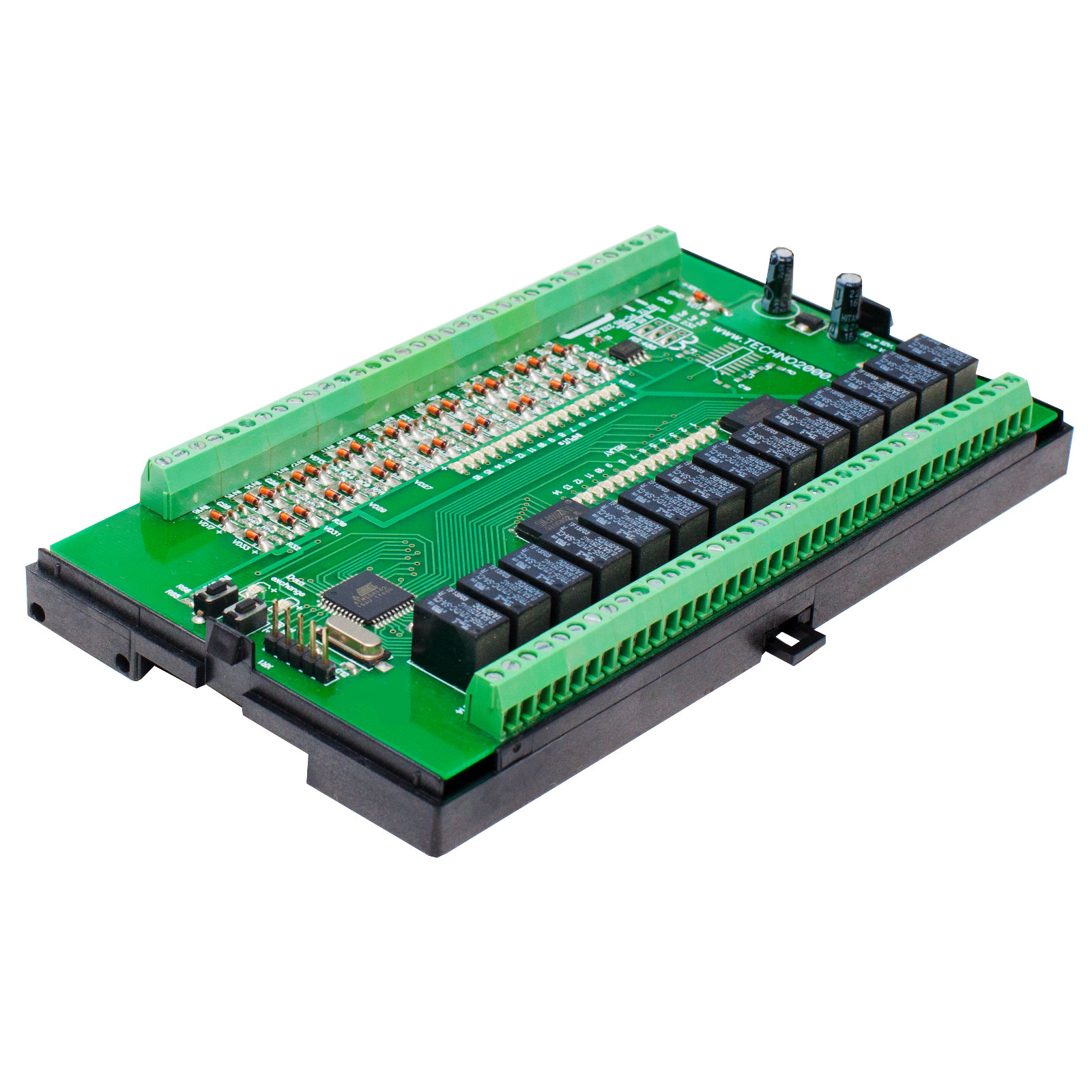

Модуль входов-выходов DV-RB30D исп.2 – электронный адресный контроллер используется в составе системы автоматизации DIVISION, подключается к центральному контроллеру DV-HEAD OMEGA по интерфейсу RS485. Контроллер DV-RB30D имеет 16 дискретных входов типа ”0” -”1”, к каждому из которых могут подключаться датчики с релейным выходом либо с открытым коллектором для подключения датчиков ОПС, датчики превышения уровня жидкости, датчики протечки воды или газа, датчики тока, датчики работы генератора, датчики дождя, сценарные и тревожные кнопки и т.п. Контроллер также имеет 14 ”сухих” релейных выходных контактов (9 на переключение и 5 на замыкание) для управления Э/М карнизами, электродвигателями, автоматическими воротами, электропускателями и т.д. На плате модуля входов-выходов DV-RB30D предусмотрена индикация состояния входов и выходов. Для тестирования и присваивания адреса модуля в системе DIVISION подключите его к персональному компьютеру с помощью преобразователя интерфейсов USB/RS485 и запустите программу DIVISION СONTROLLERS. Габарит 8-DIN. Разъем шаг 3,81.

Производитель: ГК “ТЕХНО”

Типовые схемы включения контроллера приведены в Руководстве по эксплуатации и в разделе Конструктор

Руководство по эксплуатации
